一、主要功能
1 實時檢測：
產品采用磁通平衡式原理，實現對鋼絲繩斷絲、銹蝕、變形、松股等缺陷的實時檢測，檢測完成后連接計算機導出鋼絲繩傷損數據。
2 動態顯示：

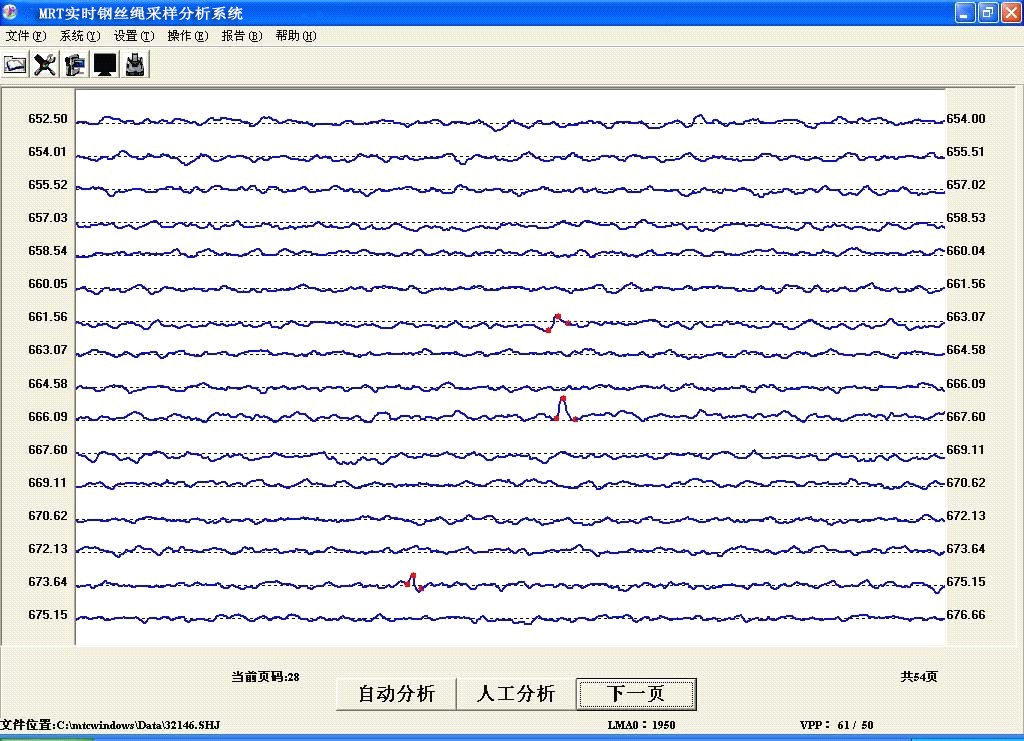

上位機從鋼絲繩探傷傳感器存儲卡中讀取鋼絲繩檢測數據，動態顯示在軟件界面，可直觀地顯示當前鋼絲繩傷損狀況。
3 參數設置：
參數要根據現場實際情況來進行設置。包括基礎信息設置、分析參數設置二部分。
4 數據標定：
選用現場同直徑的鋼絲繩，制造出不同損傷的斷絲，以此作為標定。
5 自動判斷：
對采集測量的數據分析計算后自動判斷，確定鋼絲繩傷損程度。
6 數據回看：
可采用編碼器對有缺陷或傷損的鋼絲繩的位置進行確定，回看歷史數據。
7 自動生成檢測報告:
當鋼絲繩經檢測出現缺陷時，缺陷信息保存到數據庫中生成檢測報告，方便打印輸出。
二、 工作方式
根據使用環境要求，采用在線式工作方式。
1在線式：采集器直接與計算機連接，實現在線檢測，計算機顯示測量曲線，檢測完成生成檢測報告。
三、技術指標 | Technical Specification
1 檢測鋼絲繩繩徑范圍：Φ10-60 mm（具體尺寸根據現場確定）
2 鋼絲繩運行速度：1.0-20 m/s
3 傳輸速度：115200bps
4 檢測靈敏度：5V/GS
5 斷絲檢測靈敏度：≤0.5%
6 連續工作時間：24h
7 工作電壓：DC3.7V /4Ah
8 工作電流：≤0.5A
9 功 率：≤1.85w
10 使用環境溫度：-20℃-55℃
11 使用相對濕度：≤95%RH（25℃）
（或點擊工具欄的圖標按鈕）進入操作程序，或點擊“文件”欄中的“打開”項，
彈出詢問窗口，點擊“分析”項進入操作程序。

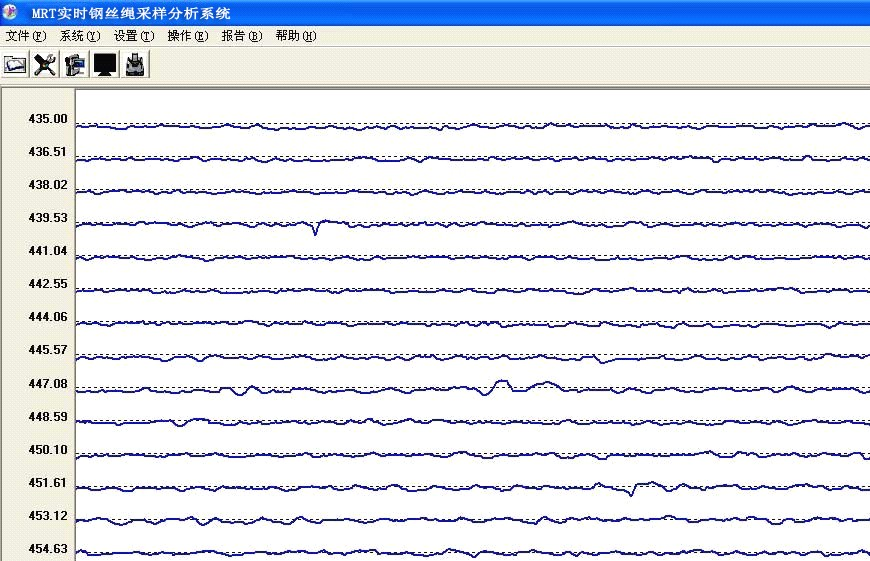

磨損分析（Ctrl+L）是對被檢測的鋼絲繩的金屬截面積變化（如磨損）的評估程序，是對檢測的數據按照一個基準值進行自動評估的功能項。點擊在操作欄中磨損分析項（或直接使用快捷鍵）進入操作程序

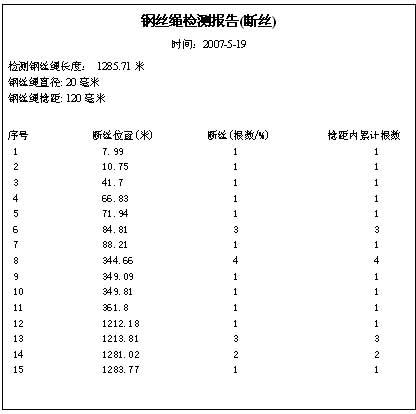

斷絲報告（Ctrl+P）是在人機對話的程序中，對原始數據的分析評估的結果顯示，是以 Word 的格式生成

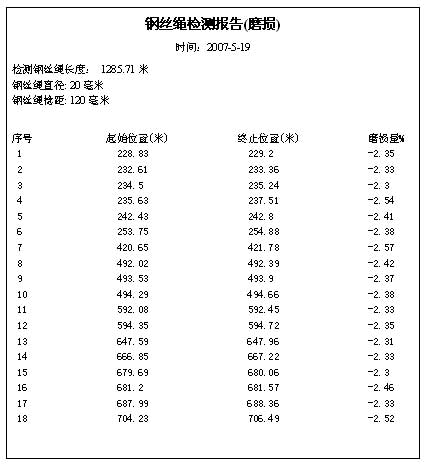

4.4、磨損報告（Ctrl+T）是在磨損分析的程序中，對原始數據按截面基準值來分析評估的結果顯示，是以 Word 的格式生成。
五、方案實現

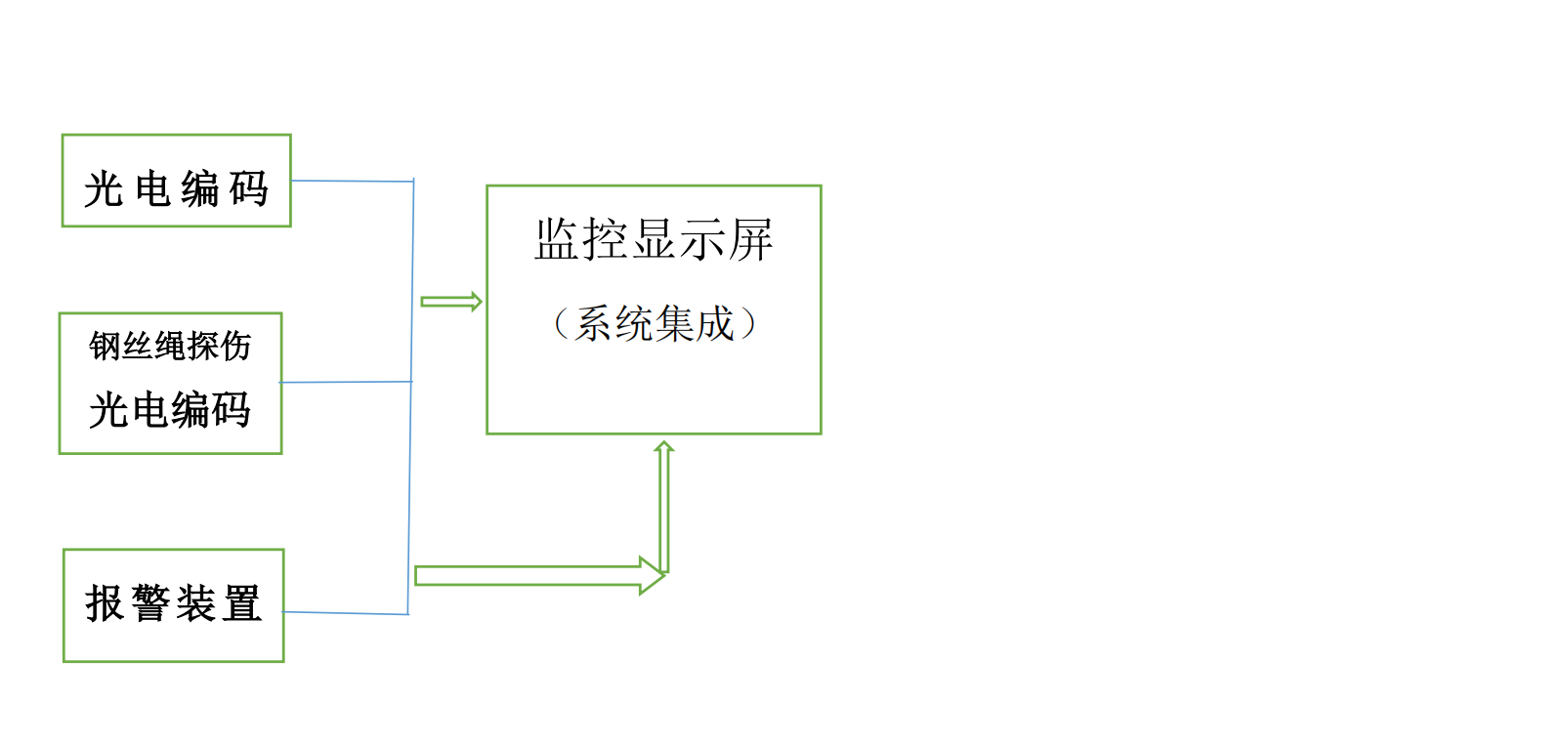

信號采集源
上圖顯示，鋼絲繩探傷傳感器可以集成在監測系統中，發現問題立刻提示操作人員鋼絲繩出現斷絲等問題，需要更換新的鋼絲繩。
